Motor Stirling básico modelo Gama - passo a passo

Neste post, apresento o passo a passo da construção de um motor Stirling básico modelo Gama. Foram utilizados materiais do cotidiano ou que possam ser substituídos por outros facilmente. A construção está dividida em partes, sempre com ilustrações e as peças estão disponíveis no link abaixo.

https://www.mediafire.com/file/mldr58j01mv3f5h/Moldes+Stirling+Básico.pdf/file

(Obs. Os moldes disponibilizados ainda estão em teste e podem sofrer alterações até o final do projeto)

A cada parte concluída esse post será atualizado, espero que gostem!

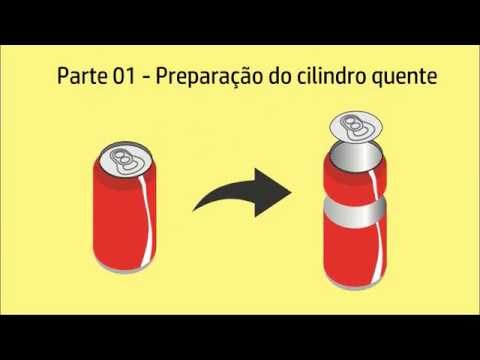

Parte 1 - Preparação do cilindro quente.

Parte 2 - Preparação das peças de alumínio.

Parte 3 - Montagem do pistão de deslocamento.

Parte 4 - Montagem do cilindro quente.

Parte 5 - Montagem do guia do pistão.

Parte 6 - Montagem do cilindro de trabalho.



Parte 7 - Montagem do trocador de calor.

Parte 8 - Montagem do forno.

Aguarde o próximo passo!
